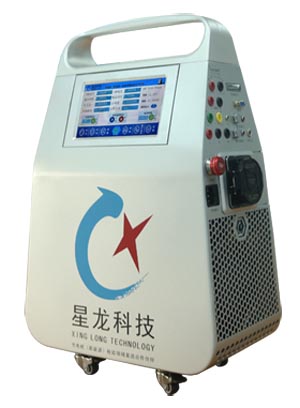

XL-943P一體化交流充電樁檢定裝置
產品介紹

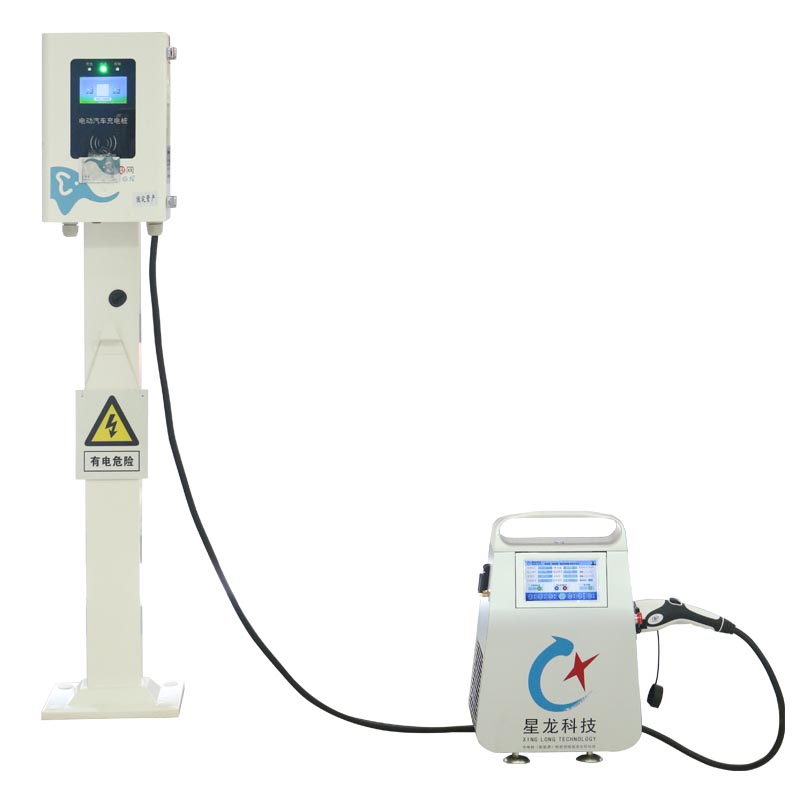

XL-943P一體化交流充電樁校驗裝置，可實現交流充電樁的計量檢定，運維誤差核對，啟停等試驗,能同時測量充電樁的輸出電壓、電流、功率、電能、諧波、相位、頻率、波形畸變率以及充電樁的時鐘誤差等參數，同時還具備絕緣電阻測試、溫度采集、濕度采集、GPS北京時間校準等功能，全程可實現自動化測試。大屏幕中文菜單顯示，顯示信息量大，操作方便。
檢定項目
表1. 《JJG 1148-2022電動汽車交流充電樁檢定規程》
| |||
序號 | 測試項目 | 對應章節 | 備注 |
| 1 | 外觀及功能檢查 | 7.3.2.1 | |
| 2 | 工作誤差 | 7.3.2.2 | |
| 3 | 時鐘時刻誤差 | 7.3.2.3 | |
技術參數
| 1.電壓測量 | |
| 分辨率 | 0.01%RG |
| 準確度 | ±0.05%RD（50%～120%） |
| 額定輸入 | 220V（相電壓）/380V（線電壓） |
| 輸入范圍 | 0%～120% |
| 2.電流測量 | |
| 分辨率 | 0.01%RG |
| 準確度 | ±0.05%RD（1%～110%） |
| 額定輸入 | 63A（相電流） |
| 輸入范圍 | 0%～110% |
| 3.電能測量 | |
| 電能測量準確度 | ±0.05%RD @（50%～120%Un）/(1%~110In） |
| 4.絕緣電阻測量 | |
| 電壓范圍 | 0V～1000V |
| 電阻測量范圍 | 1MΩ～50MΩ |
| 5.時鐘測量 | |
| 測量準確度 | ≤1s（內置GPS） |
| 6.諧波測量 | |
| 測量范圍 | 2～127次 |
| 準確度 | ±1%RG（2~22次） |
| 7.相位測量 | |
| 測量范圍 | 0～359.99° |
| 分辨率 | 0.01° |
| 準確度 | ±0.05° |
| 8.頻率測量 | |
| 測量范圍 | 45Hz～65Hz |
| 分辨率 | 0.001Hz |
| 準確度 | ±0.005Hz |
| 9.溫濕度測量 | |
| 溫度測量范圍 | -30°C~60℃ |
| 溫度測量準確度 | ±0.3°C |
| 溫度測量分辨率 | 0.1°C |
| 濕度測量范圍 | 0%RH~99%RH |
| 濕度測量準確度 | ±5%RH |
| 濕度測量分辨率 | 1%RH |
| 10.負載 | |
| 負載 | 9kW |
| 最小步進 | 0.01kW@200V |
| 檔位數量 | 8192 |
| 11.其他指標 | |
| 工作電源 | 220V (±5％) AC @50Hz或電池或充電樁 |
| 功耗 | 75W |
| 工作溫度 | -20℃～60℃ |
| 相對濕度 | ≤85% |
| 儲存條件 | -30℃～60℃ |
| 預熱時間 | 5分鐘 |
| 尺寸（長×寬×高） | 365mm*215.5mm*531mm（長*寬*高） |
| 整機重量 | 12kg |
想了解產品詳細情況，可索取產品說明書：點擊下載，或點在線咨詢直接聯系我司客服謝謝！
