應用范圍

XL-A824超級充電樁校驗儀檢定裝置可實現直流充電樁校驗儀、超級充電樁校驗儀的檢定，裝置集成寬范圍高精度直流標準表（0.01級/0.02級可選）和直流標準源為一體，采用模塊化設計方案，其中直流標準表、時鐘單元等標準器均可拆卸送檢，依據相關檢定規程要求，可對電動汽車直流充電機校驗儀進行首次檢定、后續檢定、使用中檢查，適用于充電設備測試儀的準確度檢測、校準，建立充電設備測試儀的量值溯源體系的計量部門、電力部門和檢測機構，需要對充電設備測試儀進行出廠測試校準的充電樁生產制造企業。

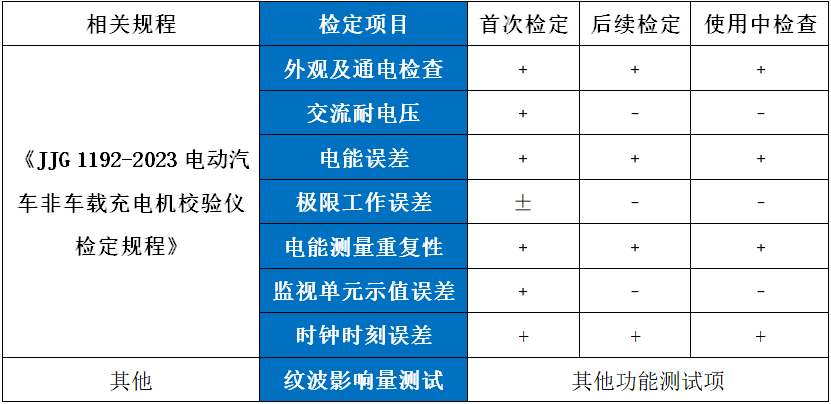

檢定項目表

主要特點

?高準確度：功率、電能準確度等級0.01/0.02級可選，內置0.01/0.02級直流標準表、穩定度0.005%的直流標準源。

?寬范圍：輸出測量范圍10V-1500V，0.1A-800A。

?實負荷、虛負荷檢定模式：支持模擬實負荷檢測模式、虛負荷檢測模式兩種模式，可程控/手動切換；實負荷檢測模式，電壓電流不隔離，可模擬充電樁校驗儀現場測試環境，計入搭接及阻抗影響；虛負荷檢測模式，具有單獨的校準端口，電壓電流隔離，不計入搭接及阻抗影響

?槍頭計量模式：檢定裝置內部電能計量點設置在充電槍頭（樁側），并針對充電槍線路電阻進行精確補償，確保與校驗儀及充電樁計量點匹配。

?兼容多種超充接口：具有市面上現有的超充接口2015+接口、chaoji接口，可直接插搶連接，開展檢定工作，無需額外轉接線。

?插搶即測：通過國標直流充電槍線，可直接和校驗儀連接，開展檢定工作，無需額外轉接線。

?強制風冷散熱：采用強制風冷為超充接口散熱，解決大電流超充接口發熱問題。

?電流取樣DC+、DC-模式：電流回路支持手動/程控切換DC+回路和DC-回路，電流采樣位于DC+或DC-的充電樁校驗儀均可檢定。

?一鍵檢測：上述各種模式支持手動/程控切換，可一鍵完成充電機校驗，避免操作錯誤。

?模擬現場復雜工況測試：電壓、電流可輸出10Hz-500Hz內的任意單一及多頻率組合動態特征直流信號，模擬應用工況對直流充電樁校驗儀進行計量檢定。

?ms 級電能累積：ms級電能累積寄存器更新速率，提高交、直流動態波形下累積電能的測試精度。

?配置靈活：可通過配置不同準備度的標準表，配置裝置準確等級。

?送檢方便：內置直流標準表、時鐘單元，均可單獨拆卸送檢，無需上門檢測，年檢更方便。

?其他應用：具備常規標準表接線端子，可開展常規直流電壓表、電流表、功率表、標準電能表的校準工作。

?專業軟件：支持直流充電樁校驗儀的自動或者半自動檢定，支持檢定數據記錄、管理，檢定完成后可以按照模自動生成檢定證書，且模板可自由編輯。

?人機交互，簡單靈活：配備大尺寸的觸摸顯示屏，量值顯示清晰直觀，具備RJ45、RS232、USB多種接口，方便組建自動測試系統。

技術指標

選型指南

想了解產品詳細情況，可索取產品說明書：點擊下載，或點在線咨詢直接聯系我司客服謝謝！
